Pénétromètre dynamique

Essais géotechniques pour sols grenus et pulvérulents

L’essai de sol par pénétration dynamique est sans doute le plus ancien des essais géotechniques in situ, son utilisation est recommandée pour les sols grenus ou pulvérulents (sable, graves, cailloux…etc.) dont le diamètre est supérieur à 20 mm.

Les essais de pénétration dynamique consistent à faire pénétrer dans le sol par battage un train de tiges lisses, muni à son extrémité d’une pointe de section connue. Le battage est assuré par une masse, appelée mouton, tombant d’une hauteur bien déterminée. Le nombre de coups de mouton correspondant à un enfoncement donné est noté au fur et à mesure de la pénétration de la pointe dans le sol.

L’interprétation de cet essai est essentiellement qualitative, il nous renseigne sur :

  • La succession lithologique des sols en place ;
  • L’homogénéité global du terrain ;
  • La résistance des différentes couches de sols présents.

En fonction de la profondeur d’investigation souhaitée et de l’accessibilité sur le site, Sainatech geotechnical vous propose des essais au pénétromètre dynamique lourd moyen et légers.

Le tableau ci-dessus renseignement l’énergie de battage par catégorie ; plus l’énergie de battage est grande, plus grande sera la profondeur du refus.

Pénétromètre lourd et très lourd

Le pénétromètre dynamique lourd est couramment utilisé dans les travaux de reconnaissance géotechnique des sols durs (sable, graves, cailloux…etc.).

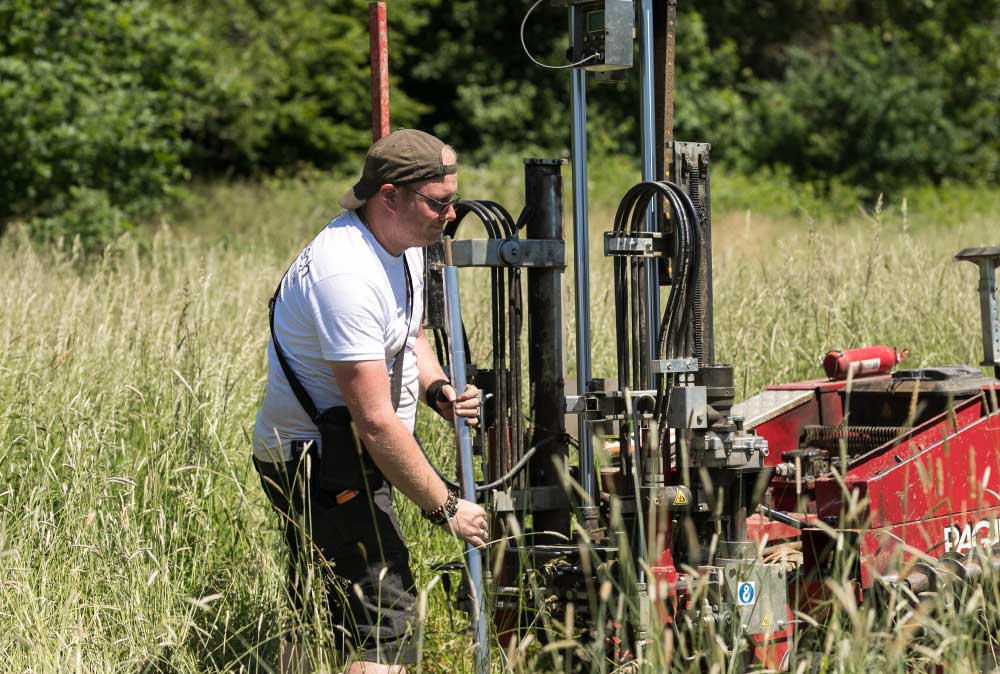

Dans le cadre de vos études de sol, Sainatech geotechnical vous propose un pénétromètre dynamique très lourd de marque PAGANI, modèle TG63-100 et dont la masse du mouton est de 63.5 kg. C’est une machine sur Chenille, robuste et d’une grande mobilité. Sa mise en œuvre sur chantier est possible sur bien sur les terrains plats que légèrement penté. Il comprend :

  • Un châssis ;
  • Un mât ;
  • Une unité électronique de commande ;
  • Un moteur.

Pénétromètre léger et moyen

Le pénétromètre dynamique légers est pénétromètre portatif et facilement transportable. Il est utilisé sur des sols durs où les conditions d’accessibilité sont moins évidentes (une cave, un sous-sol, derrière un pavillon…etc.).

Dans le cadre des essais sur site, nous utilisons un pénétromètre dynamique de marque PAGANI de type DPL. C’est un pénétromètre portatif manuel-automatique dont la masse du mouton est de 10 kg. Il est constitué de quatre principaux éléments les caractéristiques sont les suivantes :

  • La central hydraulique ;
  • Le système de battage ;
  • Le système d’extraction des tiges ;
  • La pédale de commande à pied.

Conditions d’accès

Caractéristiques géométriques de la machine :

    • PAGANI TG63-100
    • Puissance maximum : 10-12T
    • Pente maximum : 20 %

    Contenu du rapport

    1. Introduction
      1. Notre mission
      2. Normalisation
    2. Contexte géographique
    3. Contexte géologique
      1. Carte géologique de base
      2. Cartographie des aléas
    4. Les essais au pénétromètre dynamique (DPSH-B)
      1. Méthodologie de l’essai
      2. Profil topographique
      3.  Résultats
    5. Le projet
      1. Construction d’une maison unifamiale
      2. Proposition des fondations
    6. Evaluation de la capacité portante
    7. Implantation du projet
